安装步骤 - 电机安装

本节说明将电机固定到门体侧板/支架、与卷轴或链轮联接并完成张紧与校正的步骤。请先完成“安装前准备”章节的全部检查。

以下为AC卷帘门电机安装流程：

以下为AC遇阻停电机安装流程:

1. 确认安装方向与位置

• 根据现场确定电机安装在门洞内侧或外侧、左安装或右安装，并核对出轴方向。
• 以卷轴中心线为基准，标记电机安装孔位置，确保与侧板孔位一致。
• 若为链传动结构，预估链条线性方向，确保不与其它构件干涉。

1.1 如何左侧安装 ？

• DR-300~1500 卷帘门电机为右侧安装标准（从内部看） 如果希望安装在左侧，需要松开手链壳上的四个螺栓。
• 转动手链壳180°，然后重新拧紧螺栓。同时遥控线，黄线（上升），白线（下降），需要调换接。

1.2 如何不水平安装 ？

• 可以根据具体情况水平安装，也可以固定在0-45度的范围内，当支撑板没有水平安装时，必须转动制动装置（位于电机上部），使手拉链能够正常地垂直放置。

2. 固定电机底座/支架

• 将随机支架与墙体或钢梁预孔位置对齐，使用膨胀螺栓/化学锚栓紧固。
• 要求安装面水平、垂直度偏差≤2.5‰，并满足承重与振动要求。
• 紧固前在孔位处加弹簧垫或螺纹胶，防松。

3. 电机上架与联接

• 两人配合将电机抬至支架，先用2颗螺栓临时固定，再逐一装上其余螺栓并对角紧固。
• 直联：校对花键/联轴器同轴，推进到位后锁紧紧定螺钉。
• 链传动：安装主动链轮并与被动链轮共面，装入链条后调节张紧器至链条中部挠度约10–15 mm。

4. 限位系统检查

• 限位轴与驱动轴保持同轴，旋钮/微调螺钉转动应顺畅。
• 检查产品限位是否正常转动，确认限位系统顺畅，推荐加润滑油保证运作顺畅。

5. 电气连接前的手动检查

• 解除手动装置，手动旋转卷轴检查无卡滞、无异响、门体升降平稳。
• 复位手动装置，确保离合到位，拉动手链轮应有传动阻力。

6. 通电试车与转向校正

• 接通电源，点动“上/下”按钮，确认转向与按键一致。
• 如方向相反：单相电机交换电容引出线；三相电机互换任意两相。
• 点动运行确认无摩擦、无异常抖动与异响。

7. 限位调试

• 松开限位器锁紧螺丝，按“上升”运行至目标上限位置，旋转上限凸轮使行程开关动作并能可靠复位，然后锁紧。
• 按“下降”运行至目标下限位置，重复上述步骤设置下限。
• 连续升降3次验证停止位置准确、无冲顶/坐底现象。- 公司有两套限位系统分别是通用限位系统/齿轮式限位系统，如图

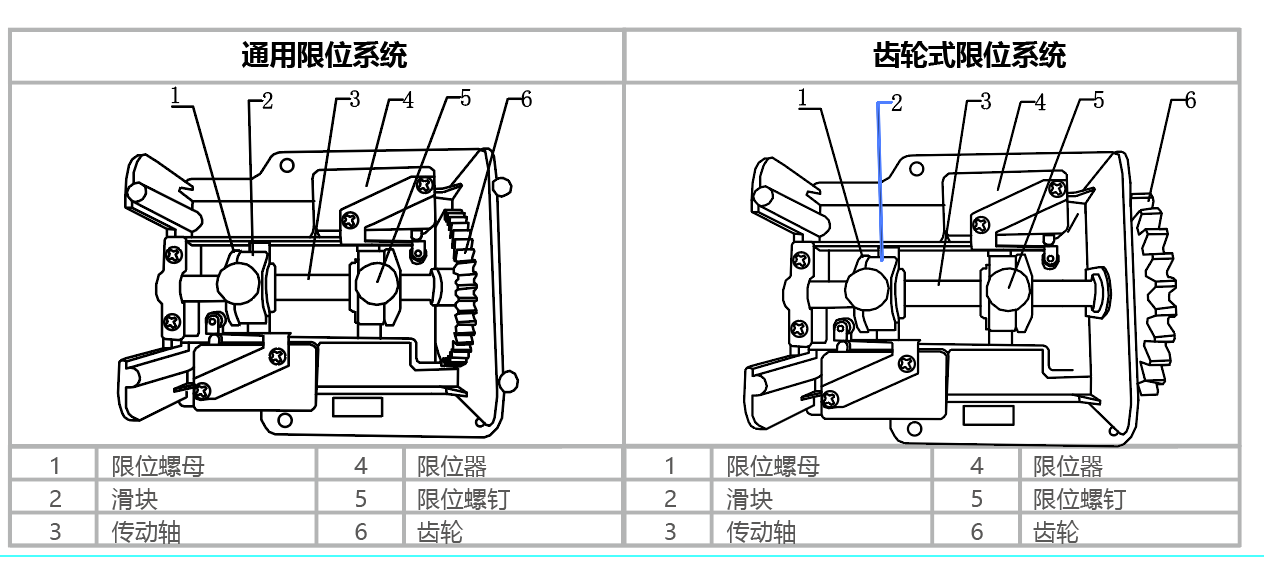

• 图：左边为通用限位，右边为齿轮限位系统
• 松开限位器的锁紧螺栓（5），然后在测试前拉动手拉链，使门升至离地面 1 米的高度。 按下“上升”、“停止”和“下降”按钮，观察卷帘门的制动和运作是否正确。 在确认门运行良好后，将门打开或关闭至您所希望的位置，转动位置限位螺母（1），直到它触摸到对应的限位开关（4）。 并且您听到“嘀嗒”声。拧紧锁紧螺栓（5），并重复测试，直到限制器处于最佳位置。 最后，再次拧紧两边螺栓(5)。

8. 最终紧固与整理

• 复检所有紧固件力矩，确认链条张力与护罩安装到位。
• 理顺电缆并固定在支架或线槽内，避免与运动部件干涉。
• 清理现场，移除安装工具与杂物。

注意：首次运行后30分钟内复检螺栓与链条张紧度，如有松动应立即重新紧固。
