安装步骤 - 边板安装

本节说明门体两侧边板（侧架/端板）的安装要求与校正方法。正确的边板安装是电机与卷轴稳定运行的基础。

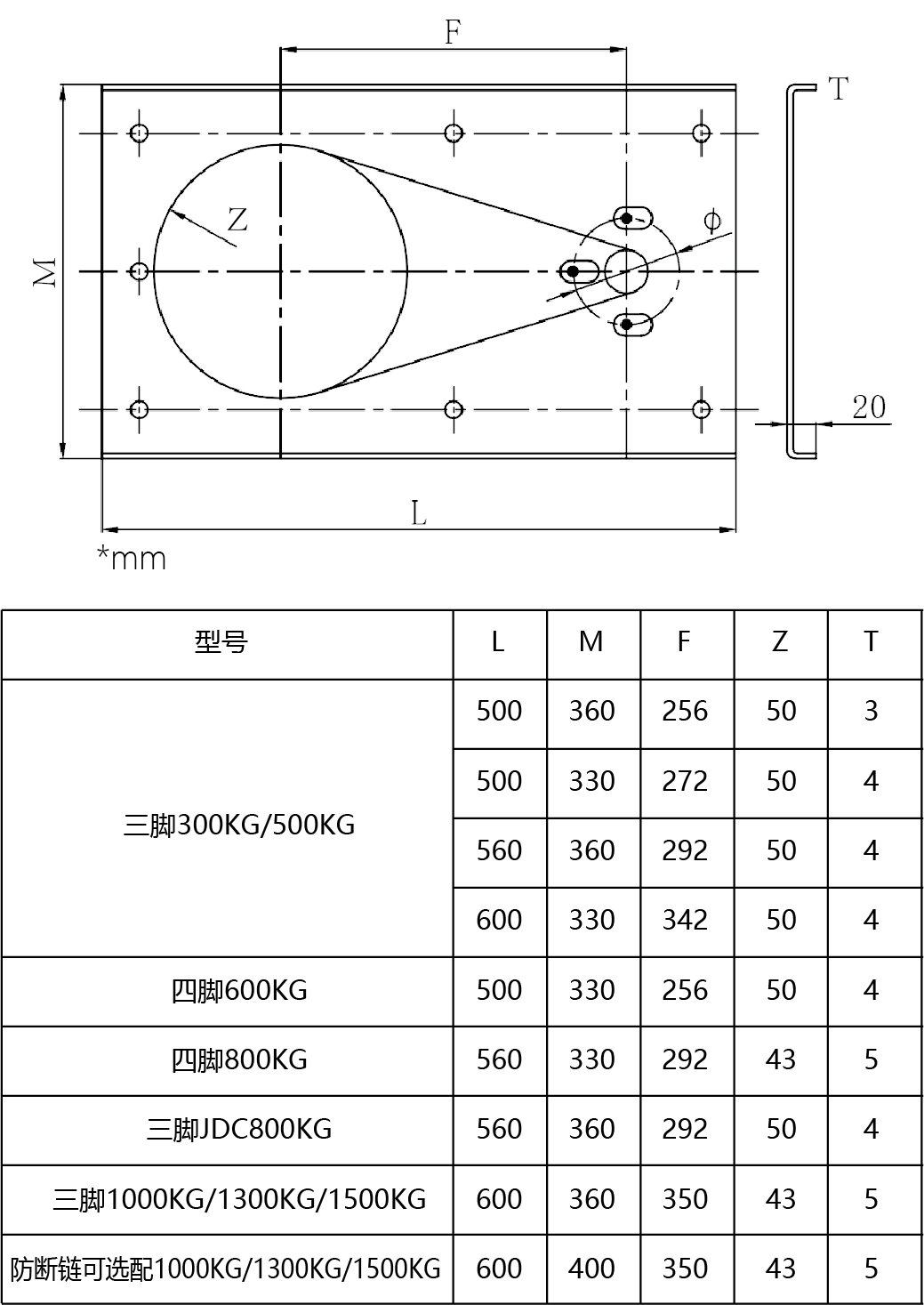

• 边板参考图

1. 检查与放线

• 确认墙体或钢立柱强度，安装面应坚实、平整、无酥松与开裂，如果有可以使用水泥胶进行填补。
• 如有条件，弹出门洞中心线、边板水平线与标高线，预核对卷轴中心高度。
• 依据随附“边板参数图”的 L/M/F/Z/T 等尺寸进行孔位复核。

2. 边板就位与临固

• 左右边板对称放置，轴承孔中心与门洞中心线重合。
• 先用2颗螺栓进行临时固定，保持可微调空间。
• 需安装防坠器/限位器等附件的边板，应提前确认预留孔位。

3. 水平与垂直校正

• 使用水平尺校正边板上沿与地面平行，允许偏差≤2.5‰。
• 使用线坠或激光校正边板垂直度，使两边板互相平行。
• 两边板轴承中心高度误差≤2 mm，确保卷轴同轴。

4. 终固与加固件

• 所有膨胀螺栓/化学锚栓按规格扭矩拧紧，并加弹簧垫或螺纹胶。
• 大门洞或轻质墙体需增设钢板加固或角钢框架，保证抗拉与抗震。
• 边板锐角处加装护罩，避免刮伤电缆或人员。

5. 卷轴与配件安装

• 安装轴承座与卷轴，确认转动顺畅无卡滞。
• 若为链传动，安装被动链轮并与电机主动链轮保持同一平面。
• 安装限位器支座、防坠器（选配）及所需的挡块与护罩。

6. 检查项

• 左右边板水平、垂直、中心线与轴承孔位均符合要求
• 所有紧固件已按规定力矩拧紧并防松
• 卷轴转动轻便，无摩擦与异常声
• 预留电缆通道/线槽齐备，边缘处已做倒角或护套

边板安装合格后，可继续进行电机安装与线路连接。
