安装步骤 - 线路安装与调试

本节介绍主电源、控制线路、外设与限位的接线要点及调试方法。接线必须由合格电工完成，并严格遵守当地电气规范。

1. 供电与接地​

  • 按铭牌确认输入：AC 110/220/380V，50/60Hz，对应单相/三相接法。
  • 设置专用断路器与漏电保护器，推荐对应一路漏电保护器；接地电阻应符合规范。
  • 动力线与控制线分开敷设，过孔加护套，金属边缘处做倒角或护边。
  • 三相电机不得违反相位顺序。必须调整相位（如果接错，DR-380V（东荣380V电机）的遥控接收器会自动报警（内含错相保护，自纠装置））。
  • 当接入正确的时候，其现象将会是：白色线导通时候，电机应逆时针转动，并且限位系统正常运转，切记需要时刻注意电机状态。

2. 接线示意（概述）​

2.1 主机线路图，可按线路图进行接线​

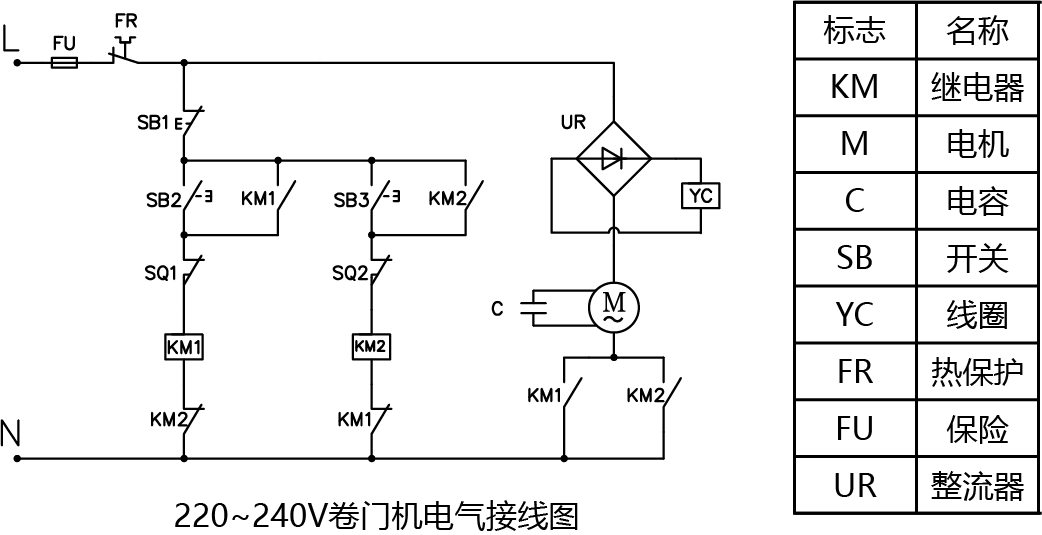

  • 电气接线图

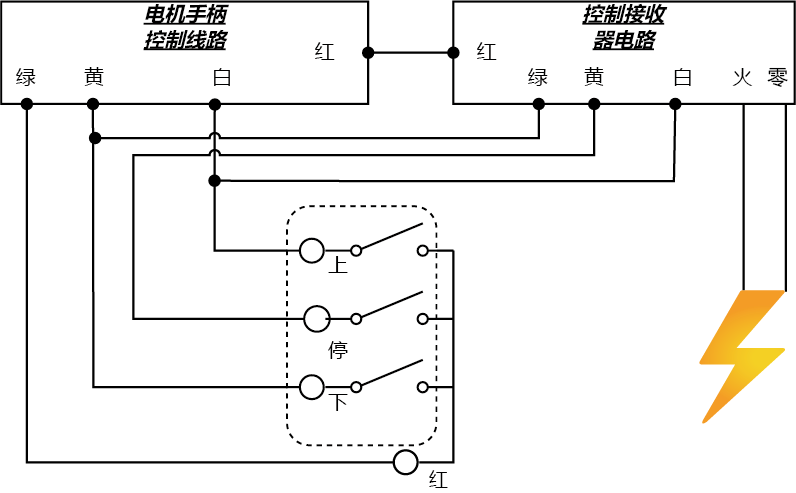

2.2 主机,手柄和接收板控制线路图，可按线路图进行接线​

  • 电气接线图
  • 注意：按“上”或“下”按钮，如果没有反应，立即按下“停止”按钮，以避免潜在的损害。 在关闭门之前，检查门下是否有障碍物，并且在打开或关闭门的过程中禁止在门下站立。 防火卷帘门电机应配备单独的控制箱。

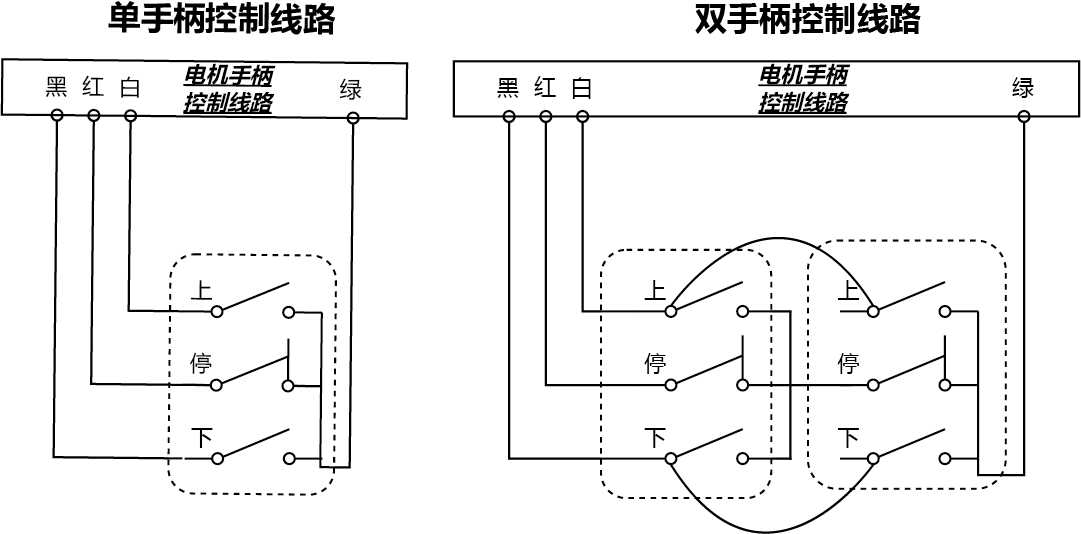

2.3 主机,单手柄或双手柄控制线路图，可按线路图进行接线​

  • 电气接线图

2.4 文字说明​

  • 单相电机：L/N 进入控制器，电容按标识接入，黄绿线接地。
  • 三相电机：接入 R/S/T 与 PE，转向错误时对调任意两相。
  • 上/停/下按钮：常开触点输入；急停按钮使用常闭触点串接电源控制回路。
  • 行程限位：上限位和下限位常闭串入控制回路，被压开即停止相应方向。
  • 外设接口（如红外/光电/安全底边）：常闭安全链路，触发时禁止下行。
  • 遥控接收：接至控制器的按键信号端或专用无线端口，按说明书配对。

注：具体端子编号以随机接线图为准。

3. 布线与固定​

  • 线缆按截面≥1 mm²（或按电流计算）选择，端部压接冷压端子。
  • 线槽内走线，跨越运动部件处采用蛇管并留有弯曲余量。
  • 使用线号管清晰标识各端子编号与回路，便于维护。

4. 通电前检查​

  • 端子拧紧、无裸露铜丝，所有接地可靠
  • 限位常闭状态正常，安全回路闭合
  • 急停、上/停/下按钮动作灵敏
  • 线路绝缘良好，无压伤与夹碰

5. 首次上电与转向校正​

  • 合上断路器，点动上/下按钮确认转向，如反向按“转向校正”处理：
    • 单相：调整电容引出线接法（参考电机接线图）。
    • 三相：互换任意两相电源。

6. 限位设置​

  • 松开限位器锁紧螺丝，按“上升”至目标高度，旋转上限凸轮使行程开关动作并能复位，锁紧。
  • 按“下降”至地面安全位置，设置下限凸轮并锁紧。
  • 连续试运行3次，确认到位停止准确、无冲顶/坐底。

7. 外设调试（可选）​

  • 遥控器：按接收器说明进行学习配对；测试上/下/停三功能。
  • 红外/光电：遮挡后下行应立即停止或反转，上行不受影响。
  • 安全底边：压到后下行停止/反转，抬起后方可恢复。

8. 常见异常与处理​

  • 不转/只嗡鸣：检查电源/保险/电容；三相缺相或保护动作。
  • 只上不下（或相反）：对应方向回路/限位触点断开；急停误动作。
  • 随机停机：线路接触不良、热保护动作或过载；检查门体负载。

完成以上步骤后，请进行整机试运行并填写调试记录。
