安装步骤 - 线路连接与外设调试
本节介绍智能趟门机控制箱的主电源接线、常用端子功能，以及红外对射探头等外设的典型接线方法。接线必须由合格电工完成，并严格遵守当地电气规范。
提示：文中端子名称与线色为常见示意，实际接线请以随机附带的电气接线图和控制板丝印为准。

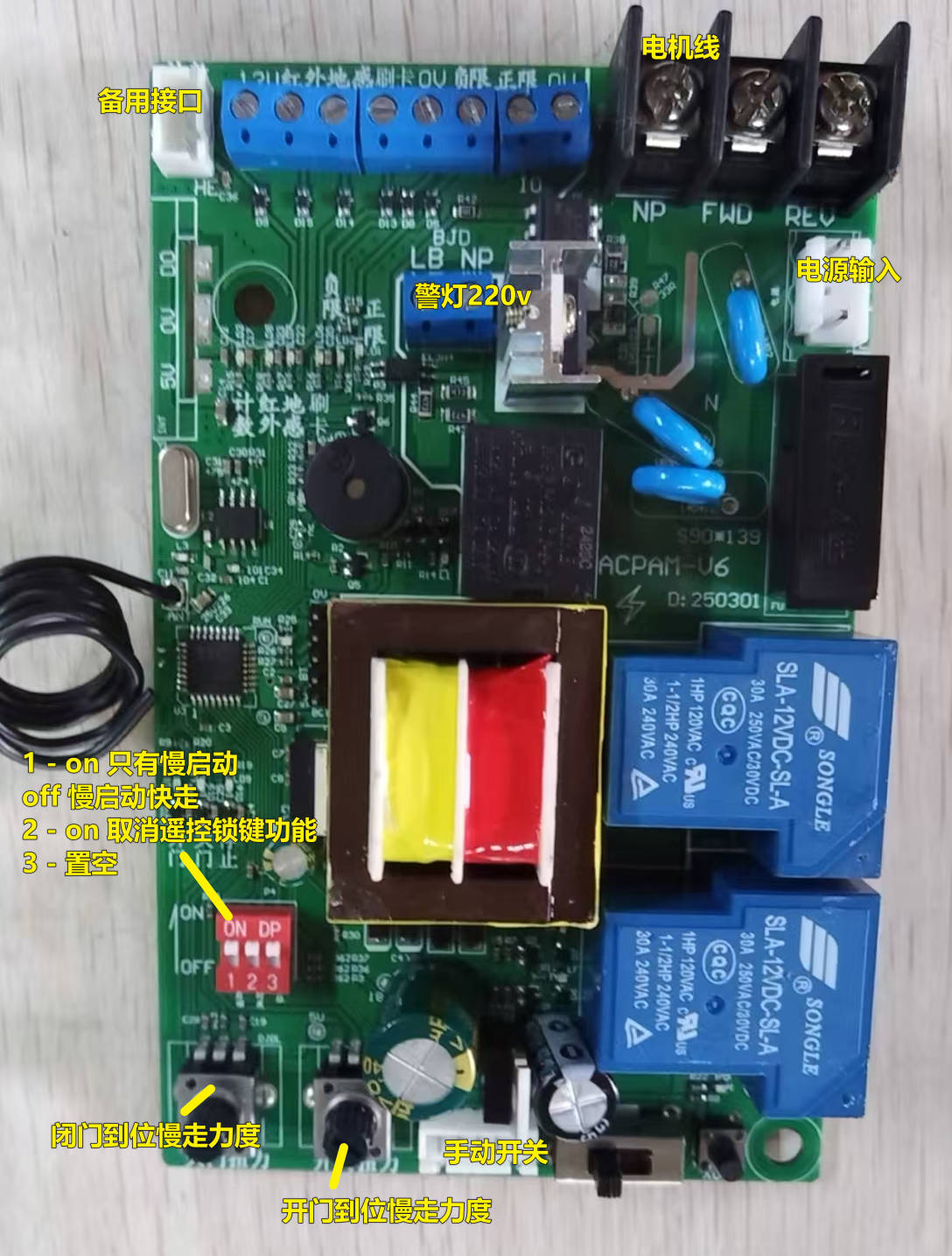

1. 供电与电机线接线
- 按铭牌确认控制箱输入电源（如 AC 110V / 220V / 240V，50/60Hz）与现场电源一致。
- 建议为趟门机单独设置断路器和漏电保护器，接地端可靠接入建筑物接地系统。
1.1 线路板 DR-PK-AC V4.0
- 该线路板有RS485蓝色接线到电容，电机1，3口控制正反转，和电源口，直接对应接入即可
- 在绿色485接口中，我们所见GND, O_SD, S_SD, C_SD, +5V为手动控制专用
- O_L, C_L, SK为限位接线
- DG, FP, +12V分别为红外线数据线和供电
图：可外接DR平开门机和卷门机

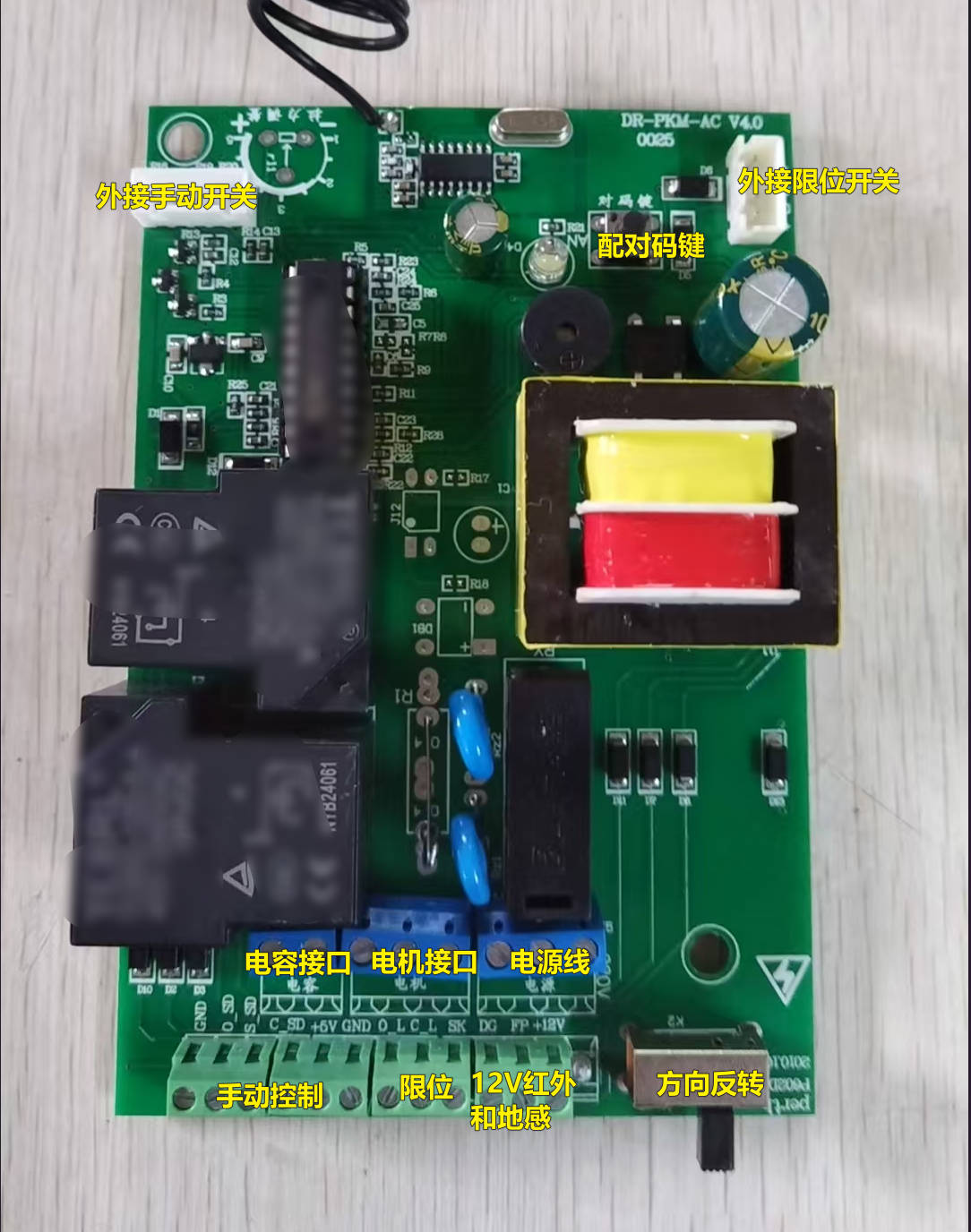

1.2 线路板 DR-PK-AC V4.0 0025
- 含这套线路板的平开门电机有正常开关，RS485接口，快走慢停等功能
图：可外接DR平开门机和卷门机
1.3 线路板 V240418-24VJZ
- 含这套线路板的平开门电机有正常开关，RS485接口，快走慢停等功能
图：可外接DR平开门机和卷门机
1.4 线路板 V251009-24VJZ/L1
- 锂电池款，详细内容找客服
注意：首次上电前，应确认电机线与电源线无混接，端子无裸露铜丝和虚接现象。

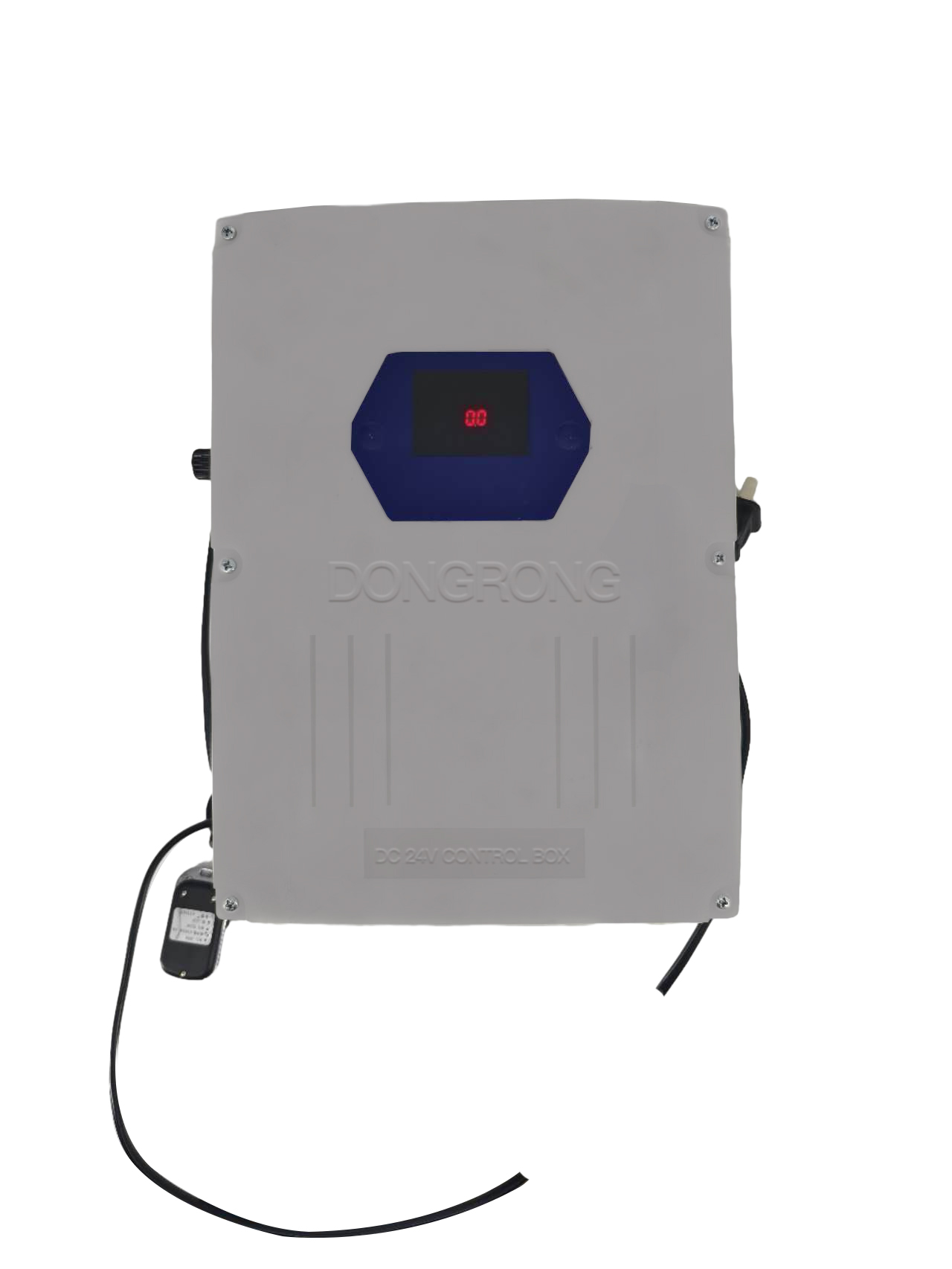

2. 控制箱与面板功能概述
现在分v1和v2，分别是
| DR-JDC-ARE | DR-JDC-BRE |
|---|---|
 |  |
典型控制箱上一般包含以下元件：
- 开/关限位端子：接收来自机械限位开关或磁控开关的信号，用于控制门的停止位置。
- 电机输出端子：连接至电机本体，完成正转（开门）与反转（关门）控制。
- 电源输入端子：AC 110/220/240V 输入，旁边通常带保险丝盒。
- 控制面板按键：如“开门”、“关门”、“停止”、“设置/SET”、“＋”、“－”等，用于手动操作及参数设置。
- 外设端子：24V 直流输出、红外/光电接口、报警灯接口、门磁/地感接口等。
具体端子编号与功能请参照随机接线示意图及控制盒面板说明。
3. 双线对射探头接线（
双线对射探头通常由一只发射端和一只接收端组成，常用于防夹防撞保护。典型接线端子定义示例：
+：电源正极 DC12–24V-：电源负极（GND）COM：输出公共端OUT：信号输出端（一般为常闭输出）
接线步骤示例：
- 电源连接：从控制板
24V+和GND端子分别引出两芯电缆，为发射端和接收端供电。两端的+、-极性必须一致。 - 信号输出：将接收端的
COM与OUT接入控制板的“红外/光电安全端子”，通常为常闭安全回路（NC）。 - 端子检查：确认所有端子拧紧无虚接，线缆绝缘良好。
- 位置调整：探头安装高度一般为离地 30～60 cm，两端对准后，用螺丝锁紧固定。
提示：对射探头最大推荐距离参阅产品参数（纸质说明书示意图中为 10 m 以内），超过距离时应选用对应型号的探头。
4. 单线式接收探头接线
单线式接收探头多用于无线控制或特殊信号采集，典型供电范围为 DC12–24V 或 AC110–240V（以实物标识为准）。
常见线色示意（仅供参考）：
- 蓝色：
+24V（电源正极） - 棕色：
IN（信号输入） - 灰色（常开）：
NO输出或外部系统信号端 - 白色（常闭）：
NC输出或备用端 - 黑/黄：
GND（公共端）
接线建议：
- 先确认探头铭牌或说明书上的接线定义，再对应接入控制板的
24V+、IN、GND等端子。 - 如探头白色线为未用功能，可按说明书要求剪短并用绝缘胶带单独包好，避免与其它线芯接触。
- 交流供电型（AC110–240V）接入时，必须严格区分高压与弱电部分，建议由专业电工操作，并保持与控制板低压端子足够的电气间距。
注意：不同厂家或批次的线色定义可能不一致，务必以实际产品随附说明为准，避免误接造成损坏。
5. 遥控接收与发射器配码
- 将遥控接收板插入控制箱指定插座，确认插接到位。
- 接通电源后，按控制盒上的“学习/LEARN”键或“设置/SET”键进入配码模式（指示灯会快速闪烁）。
- 在 10 秒内按下需要学习的遥控按键（如“开/停/关”任意键或组合键），待指示灯变为常亮或熄灭即表示学习成功。
- 如需清除全部遥控，长按“学习/LEARN”键数秒，直到指示灯状态发生变化，再松手即可完成清码。
遥控学习与清码的具体按键名称和步骤以控制板丝印与纸质说明书为准。
6. 布线与固定
- 建议信号线截面积不小于 0.5 mm²，电源线不小于 1.0 mm²（或按电流计算），并使用冷压端子压接。
- 线缆尽量走线槽或软管，跨越门体或运动部件时留有足够弯曲余量，并加护套防磨。
- 使用线号管或标签标识各端子编号与功能，便于日后维护与排查。
7. 通电前检查
- 所有接线端子已拧紧，无裸露铜丝和短路风险
- 电源、接地极性正确，保险丝规格匹配
- 限位开关、红外对射等安全回路在静止状态下处于正常闭合状态
- 电缆未被门体、齿条或齿轮夹压，绝缘完好
8. 首次上电与安全装置测试
- 合上断路器，观察控制箱指示灯是否正常进入待机状态。
- 点动“开门/关门”按钮，确认电机转向正确，如有误及时按“停止”并断电检查。
- 在门体下行过程中遮挡红外对射，应立即停止或反转，且上行不受影响。
- 若连接了警示灯或蜂鸣器，应在门体运动时同步闪烁或鸣叫。
如某一安全装置动作异常，应立即停机排查原因，严禁在安全回路未接通或被短接的情况下长期运行。
完成线路连接与外设调试后，可配合《安装步骤 - 电机与齿条安装》及《安装后须知》章节进行整机联动测试。
